产品信息

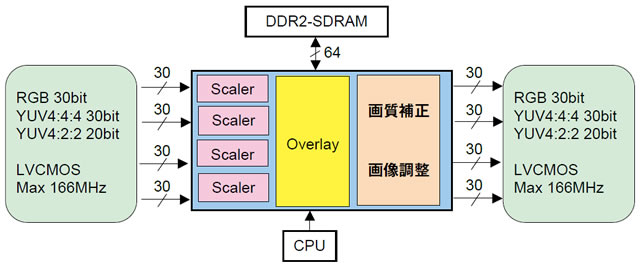

IP00C733A是个可以支持 4 个独立的图像放大缩小处理通道的LSI产品。
每个输入输出通道可以支持到FHD/WUXGA 60hz,同时使用多个内部通道的处理可以最大支持到4k2k60hz的输入输出。
支持伽马校正和均匀性校正，并支持4个通道的叠加，α融合，PiP/PoP，90度旋转，上下旋转等图像处理。
可以用于显示器，电视墙，广告显示，图像切换器等应用，同时支持针对OLED，LED等显示设备的点对点模式的均匀性校正等应用。
输入/输出图像（4个系统）
RGB 30bit/YUV4:4:4 30bit/ YUV4:2:2 20bit 166MHz LV-CMOS
Dual输入/DDR输入
输入/输出图像尺寸
水平同步信号间隔：16,384像素
水平图像有效区域： 2,176像素
外置图像存储器
DDR2-SDRAM 64bit PC667(512M-bit x 16) x 4
外部/内部同步
输出同步信号支持内部/外部同步
支持4ch独立的同步信号
输入输出非同步时的处理
支持帧率转换和解决画面撕裂问题
支持外部強制同步
CPU接口
8bit并联/4线式串联
放大缩小功能
6级滤波器
横纵独立的缩放倍率设置并能转换全景
水平放大/缩小，垂直放大/缩小不能同时工作
放大处理时支持针对4个输入通道的图像进行无缝拼接
位图OSD
支持256色
字体数据展开功能(65536个字符)
透过色４色、闪烁功能
4ch的输出端口能各自独立工作
能从串行快闪存储器传送位图
图像调整功能
4ch叠加、α融合
色度键校正
上下左右翻转
90°旋转
画质校正功能
伽马校正
均匀性校正（也具有各点校正功能）
搭载3ｘ3色转换矩阵、偏压
其它
3.3V/1.8V/1.2V 3种电源
544插脚BGA
模制部分27mm角、球距1.00mm
IP00C733A 演示视频
我们准备了下面的演示视频。 如果需要观看该视频，烦请联系 info@i-chips.co.jp
图像过渡切换功能的演示视频
这是我们使用图像混合算法实现了图像过渡切换功能的演示视频。
适用产品：
IP00C733A /
IP00C734A /
IP00C755 /
IP00C821 /
IP00C331 /
IP00C814
