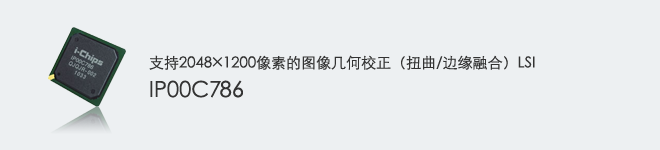

对最高166M像素/秒的图像，在RGB独立的状态下执行任意几何变形(扭曲)处理的LSI

图像输入

• RGB 36bit/YUV4:4:4 36bit/ YUV4:2:2 24bit 166MHz

图像输出

• RGB 36bit/YUV4:4:4 36bit/ YUV4:2:2 24bit 166MHz

• RGB 60bit/YUV4:4:4 60bit/ YUV4:2:2 40bit 83MHz

• 支持FPD link / LVCMOS

外置图像存储器

• DDR2-SDRAM 667Mbps 32bit

图像几何校正模式

• RGB共同图像几何校正模式

• RGB独立图像几何校正模式

图像几何校正方式

• 参照校正坐标表方式

• 从外部串联FLASH或外部CPU载入

图像几何校正量

• 能校正水平线/垂直线倾斜至35度

• 旋转角至35度

• 局部垂直方向缩小率至0.3倍左右

图像校正功能

• 边缘融合

• 均匀性校正

• 上下左右翻转功能

• 90°旋转功能

画质调整功能

• 16bitγ校正功能(能设置7组)

• 误差扩散功能

• 辉度、对比度校正功能

• 颜色管理功能

CPU接口

• 8bit并联，4线式串联，I2C，UART

其它

• 3.3V/1.8V/1.2V 3种电源

• 324插脚塑料BGA

  模制部分27mm角、球距1.27mm

IP00C786 演示视频

我们准备了下面的演示视频。 如果需要观看该视频，烦请联系 info@i-chips.co.jp

Projection mapping Demo



Edge-blending warping Demo
