IP00C331は、独立した画像拡大/縮小回路8チャンネル、IP変換回路4チャンネルを搭載し、4K60Hz画像で入力最大4系統/出力2系統の画像処理を可能にしました。

従って、4K60Hz画像において、自由な4画面オーバーレイ（PiP/PoP等）を実現しました。

加えて、画像の90度回転や上下左右反転等の多彩な表示が可能です。

入出力インターフェイスには高速シリアルインターフェイスのV-by-One®HSを共に採用しました。

“HDR”規格としてはPQ及びHLGの両規格に準拠し、色変換として3DLUT機能も内蔵し、最先端の高品位製品の開発にも対応可能です。



画像入力 （4K60Hz 4系統）

• RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
  @V-by-One®HS 4Gbps, 8 lane 2系統
  @LV-CMOS 166MHz， Dual(EVEN/ODD)入力/DDR入力対応 4系統

• 4K60Hz入力を最大４系統接続可能

• 4K120Hz入力対応

画像出力 （4K60Hz 2系統）

• RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
  @V-by-One®HS 4Gbps, 8 lane 2系統

• 4K60Hzを常時2系統(完全独立機能にて)出力可能

• 4K120Hz出力対応

入出力画像サイズ

• 水平同期信号間隔：16,384画素＠１ｃｈ

• 水平画像有効領域： 2,176画素＠１ｃｈ

外付け画像メモリ

• DDR3-SDRAM　64bit PC1600 (4G/2G/1G x16) x4

外部/内部同期

• 出力同期信号は、内部同期信号にのみ対応

• 入出力各系統に対して独立した同期モード選択可能

入出力同期/非同期動作

• フレームレート変換/追い越し制御可能

• 外部強制同期可能, Genlock

IP変換

• 動き適応補間IP変換

• 高性能動き検出フィルタ搭載（ＹＵＶ対応）

• YUV4:2:2処理

• マルチケーデンス対応

• 23/22プルダウン

• 4系統，低遅延処理

解像度変換

• 拡大/縮小 6シンボル補間フィルタ搭載（10ビット/ピクセル）

• 係数ROM内蔵（64set）

• 縦横独立な倍率設定及びパノラマ変換可能

ノイズリダクション

• 3DNR（H,V，テンポラル）

• MPEG-NR（モスキート/ブロック）

• クロマバグキャンセラー

ビットマップ OSD

• 色数256色及び64K色（ハイカラー）対応

• フォントデータ展開機能（65536文字）

• 透過色4色、ブリンク機能

• 90°回転

• スクロール機能

• シリアルフラッシュからのBitmap転送可能

画質調整機能　

• カラーマネージメント（フルカラーガンマ）

• 3DLUT(4K60Hz 2入力に対応)

• ユニフォーミティ補正（ドット毎補正機能も有り）

• Bias/Gain/Gamma補正

• 水平エッジ強調（9シンボル）/垂直エッジ強調（5～9シンボル）

• 誤差拡散（12→10，10→8）

画像調整機能

• 上下左右反転

• 垂直台形補正

• 90°回転

• オーバーレイ，αブレンド

• クロマキー処理

CPUインターフェイス

• 8ビットパラレル/4線シリアル

xvYCC/BT.2020規格完全準拠

HDR規格

• SMPTE ST2084(PQ HDR10方式) / HLG方式準拠 (RGB 個別10-bit対応)

電源電圧

• 3.3V/1.5V/1.1V　3電源

パッケージ

• 684ピンプラスチック BGA

• ボールピッチ 0.8mm、27mmx27mm

Brochure Download(PDF)

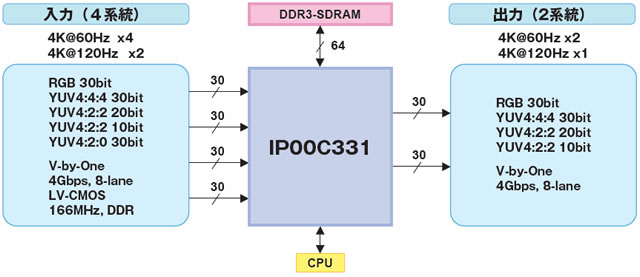

ブロック図

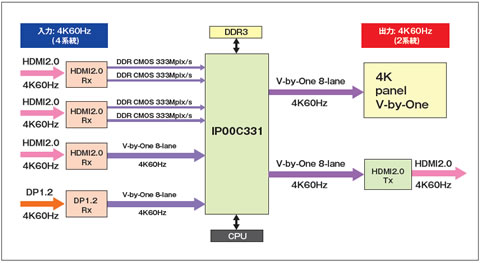

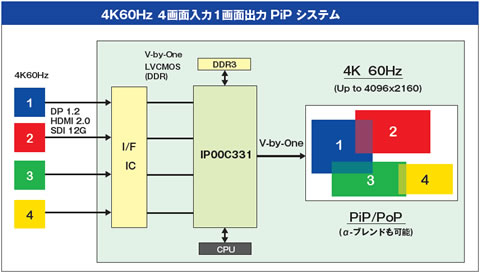

応用設計例



※「V-by-One」はザインエレクトロニクス株式会社の登録商標です



IP00C331 デモムービー

以下のデモムービーをご用意しています。

ご覧になりたい場合は、お手数ですが info@i-chips.co.jpまで御連絡をお願いいたします。

IP00C331 8k60 input 4k60x2 outputデモムービー

IP00C331 1個で8k60画像の任意の縮小率に縮小し、その縮小画像の中の2箇所を取り出して4k60で2系統表示するデモムービーです。
8k60入力信号は別途IP00C331 2個使いで4k30→8k60変換(x 2セット)により生成しております。
フォーマットはSQD(SQuare Division: 4k60x4)です。

適用製品：
IP00C331

Seamless Switching デモムービー

IP00C331による4系統の4k画像入力の入力ポート変更／出力レイアウト変更をシームレスに行うデモ動画です。

適用製品：
IP00C331

8kPinPデモムービー

IP00C331 6個を用いた8k60 PinP機能実現デモ動画です。

別途IP00C331 2個使いで4k30→8k60変換(x 2セット)により、8k60入力信号を生成しております。

適用製品：
IP00C331

4k60 マルチビューワ(8入力1出力)　デモムービー

IP00C331 4個を用いた4k60 マルチビューワ(8入力1出力)機能実現デモ動画です。

適用製品：
IP00C331

イメージトランジション デモムービー

画像ブレンド機能を応用したトランジション機能実現デモ動画です。

適用製品：
IP00C733A / IP00C734A / IP00C755 / IP00C821 / IP00C331 / IP00C814
