製品情報
IP00C341は、2系統の4K60Hz画像入力に対して、それぞれ独立したIP変換回路と画像拡大/縮小回路（スケーラー機能）を備え、オーバーレイ機能に加え、画像歪補正（ワーピング）及びエッジブレンディング機能をも搭載した多機能なLSIです。
ガンマ補正やユニフォーミティ補正等の画質調整機能も備え、さらにはHDR(High Dynamic Range) や3DLUT(カラーマネージメント)機能も内蔵しており、高品位で最先端技術に対応した製品化が実現できます。
4Kプロジェクター、レーザーTV、モニター等の幅広い各種4K製品に使える製品です。
画像入力 （4K60Hz 2系統）
-
RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
@V-by-One®HS 4Gbps, 8 lane 2系統
@LV-CMOS 166MHz， Dual(EVEN/ODD)入力/DDR入力対応 2系統
画像出力 （4K60Hz 1系統）
-
RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
@V-by-One®HS 4Gbps, 8 lane
外付け画像メモリ
DDR3-SDRAM 64bit PC1600 (4G/2G/1G x16) x4
外部/内部同期
出力同期信号は、内部同期信号にのみ対応
入出力同期/非同期動作
フレームレート変換
追い越し制御可能
外部強制同期可能
Genlock
IP変換
動き適応補間IP変換
高性能動き検出フィルタ搭載（ＹＵＶ対応）
YUV4:2:2処理
マルチケーデンス対応
23/22プルダウン
2系統，低遅延処理
解像度変換
拡大/縮小 6シンボル補間フィルタ搭載（10ビット/ピクセル）
係数ROM内蔵（64set）
縦横独立な倍率設定及びパノラマ変換可能
ノイズリダクション
3DNR（H,V，テンポラル）
MPEG-NR（モスキート/ブロック）
クロマバグキャンセラー
ビットマップ OSD
色数256色及び64K色（ハイカラー）対応
フォントデータ展開機能（65536文字）
透過色4色、ブリンク機能
90°回転
スクロール機能
シリアルフラッシュからのBitmap転送可能
画質調整機能
カラーマネージメント（フルカラーガンマ）
3DLUT(4K60Hz 2入力に対応)
ユニフォーミティ補正
Bias/Gain/Gamma補正
水平エッジ強調（9シンボル）/垂直エッジ強調（5～9シンボル）
誤差拡散（12→10，10→8）
画像歪補正方式
補正座標テーブル参照方式
補正座標テーブルジェネレーター内蔵（台形補正，ピンクッション）
外部シリアルフラッシュまたは外部CPUからロード
画像歪補正量
水平線/垂直線が45度傾く量まで補正可能
画像補正機能
エッジブレンディング
上下左右反転
90°回転
オーバーレイ
アルファブレンド
クロマキー
CPUインターフェイス
8ビットパラレル/4線シリアル
xvYCC/BT.2020規格完全準拠
HDR規格
SMPTE ST2084(PQ HDR10方式) / HLG方式準拠 (RGB 個別10-bit対応)
電源電圧
3.3V/1.5V/1.1V 3電源
パッケージ
684ピンプラスチック BGA
ボールピッチ 0.8mm、27mmx27mm
Brochure Download(PDF)

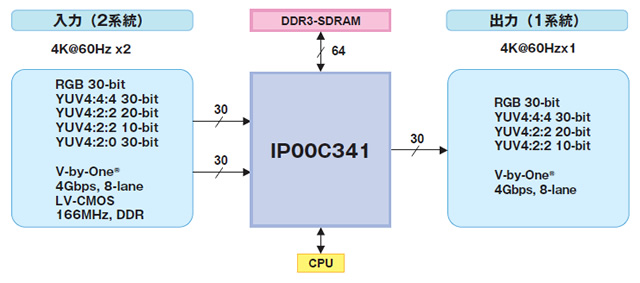

ブロック図
主要設計事例
※「V-by-One」はザインエレクトロニクス株式会社の登録商標です
IP00C341 デモムービー
以下のデモムービーをご用意しています。
ご覧になりたい場合は、お手数ですが info@i-chips.co.jpまで御連絡をお願いいたします。
イメージスタビライザ デモムービー
ワーピングデバイスを用いた手ブレ補正(イメージスタビライザ)機能実現デモ動画です。
