製品情報
IP00C381は、最高1,333M画素/秒の画像に対して画像歪補正（ワーピング）とエッジブレンディング処理を行うＬＳＩです。
最大画像サイズは、４Ｋ（4096x2400）で、4K120HzやWQXGA（2560x1600）120Hzなどの画像も処理ができます。
台形補正や、たる型ひずみ補正など定式化された画像変形は、内蔵のワープテーブル生成エンジンにより、外部CPUに負荷をかけることなく高速にワープテーブルを生成することが可能です。
エッジブレンド機能では、ホワイトピーキング機能，ドット毎補正機能もあり、より高品位な製品化が実現できます。
４K60Hz入出力時は任意角回転表示が可能であり、幅広い用途に御使用頂ける製品です。
画像入力
-
RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
@V-by-One®HS 4Gbps, 8 lane 2系統
@LV-CMOS 166MHz， Dual(EVEN/ODD)入力/DDR入力対応 4系統 -
4K120Hz入力対応
画像出力
-
RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
@V-by-One®HS 4Gbps, 8 lane 2系統 -
4K120Hz出力対応
入出力画像サイズ
-
水平同期信号間隔：16,384画素＠１ｃｈ
-
水平画像有効領域： 2,064画素＠１ｃｈ
外付け画像メモリ
DDR3-SDRAM 64bit PC1600 (4G/2G/1G x16) x4
外部/内部同期
出力同期信号は、内部同期信号にのみ対応
入出力同期/非同期動作
フレームレート変換
（ただし、画像出力クロック周波数≧画像入力クロック周波数の必要あり）/追い越し制御可能外部強制同期可能, Genlock
画像歪補正モード
RGB共通画像歪補正モード
画像歪補正方式
補正座標テーブル参照方式
補正座標テーブルジェネレーター内蔵（台形補正，ピンクッション補正）
外部シリアルフラッシュまたは外部CPUからロード
画像歪補正量
水平線/垂直線が45度傾く量まで補正可能
任意角回転（４Ｋ60Hz入出力時、90度回転との組合せ）
局所的な垂直方向縮小率は４K60Hz入出力時0.3倍程度、４K120Hz入出力時0.7倍程度
画質補正機能
エッジブレンディング
（RGB独立ガンマ補正，ホワイトピーキング対応、領域及びドット毎補正機能も有り）ユニフォーミティ補正（ドット毎補正機能も有り）
上下左右反転
90°回転
画質調整機能
16ビットガンマ補正（7セット分設定可能）
誤差拡散
輝度、コントラスト補正
ビットマップ OSD
色数256色及び64K色（ハイカラー）対応
フォントデータ展開機能（65536文字）
透過色4色、ブリンク機能
90°回転
スクロール機能
シリアルフラッシュからのBitmap転送可能
CPUインターフェイス
8ビットパラレル/4線シリアル
シリアルフラッシュインターフェイス
最大容量2Gbitｘ1個
電源電圧
3.3V/1.5V/1.1V 3電源
パッケージ
684ピンプラスチック BGA
ボールピッチ 0.8mm、27mmx27mm
Brochure Download(PDF)

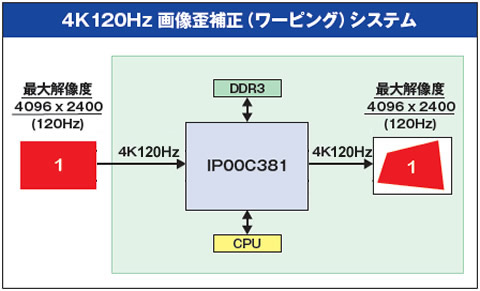

ブロック図
応用設計例
※「V-by-One」はザインエレクトロニクス株式会社の登録商標です
IP00C381 デモムービー
以下のデモムービーをご用意しています。
ご覧になりたい場合は、お手数ですが info@i-chips.co.jpまで御連絡をお願いいたします。
Equirectangular-CubeMap変換デモムービー
Equirectangular(正距円筒図法)画像ソースをリアルタイムにCubeMap(立方体展開図)へのレンダリングを行うデモ動画です。
適用製品：
IP00C381
8k60ワーピング デモムービー
IP00C381 4個を用いた8k60ワーピング機能実現デモ動画です。
適用製品：
IP00C381
イメージスタビライザ デモムービー
ワーピングデバイスを用いた手ブレ補正(イメージスタビライザ)機能実現デモ動画です。
適用製品：
IP00C787 /
IP00C788 /
IP00C789 /
IP00C381 /
IP00C341 /
IP00C382 /
IP00C814
新ワーピングAPIデモムービー
この新しいワーピングAPIは水平垂直台形補正、ピンクッション補正、およびリニアリティー補正のカスケード機能をサポートします。
