製品情報
IP00C790は、４K画像（最大4096x2160，60fps）に対して、画像歪補正（ワーピング）及びエッジブレンディング処理を単色(R, G, B)毎に行う事ができる業界初の専用LSIです。

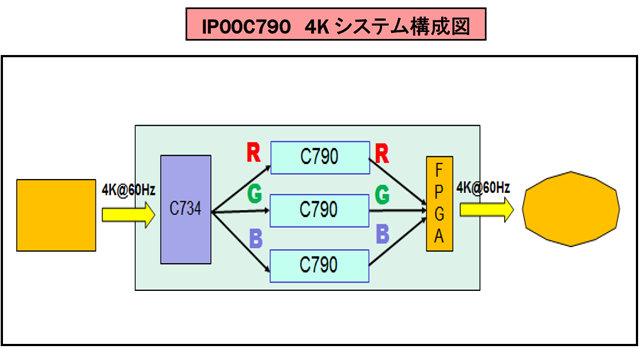

当製品を３個使用することでカラー4Kシステムが実現出来ます。
また、前段スケーラーに当社製品 IP00C734を直結することにより、容易に４Kシステムを構築することができ、従来品と比べ機能面及びシステムの簡素化を図れます。
その他高品位設計に必要なドット毎のエッジブレンディング機能も備えております。
画像入力
-
10bit RかGか B の単色データ @100MHz x2(2相)独自LVDS
-
40bit (10-bit x4) RかGかBの単色データ @150MHz LV-CMOS
画像出力
-
10bit RかGか B の単色データ @100MHz x2(2相)独自LVDS
画像サイズ
-
画像最大有効領域 4096x2160
外部/内部同期
出力同期信号は、内部/外部同期に対応
補間フィルタ
水平/垂直6シンボル可分（FIR）フィルタ
画像歪補正方式
補正座標テーブル参照方式
外部シリアルフラッシュまたは外部CPUからロード
画像歪補正量
水平線/垂直線が45度傾く量まで補正可能，回転角45度まで（任意回転可能）
局所的な垂直方向縮小率は0.3倍程度まで
画質補正機能
エッジブレンディング（ドット毎補正機能も有り）
ユニフォーミティ補正
上下左右反転
90°回転
画質調整機能
16ビットガンマ補正機能（7セット分設定可能）
誤差拡散機能
CPU I/F
８ビットパラレル/４線シリアル(SPI)
外付け画像メモリ
内蔵（DDR2-SDRAM）につき不要
シリアルフラッシュI/F
最大容量2Gbit x1個
電源電圧
3.3V/1.8V/1.2V 3電源
パッケージ
496ピンプラスチック BGA
ボールピッチ 1.0mm，27mmx27mm
