製品情報

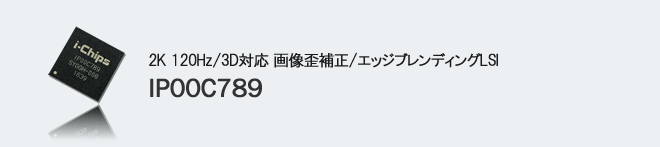

IP00C789は入出力最大画像2K(2048x1200)にて120Hzの入出力に対応し、3D処理をより強化した画像歪補正（ワーピング）とエッジブレンディングLSIです。
入出力には２系統を採用し、２系統同時出力の場合はヘッドマウントディスプレイ等への３D処理が安易に実現可能となります。
既存製品IP00C788とは機能上位互換となっております。
内蔵の画像歪補正座標テーブルジェネレーターは、台形補正に加えピンクッション補正にも対応し、簡易的な画像歪補正での高速処理が可能です。
エッジブレンディングはホワイトピーキングにも対応し、より高品位画質の実現を図りました。
DDR3メモリの能力を最大限に引き出すことにより、高機能かつ多機能な製品でありながらパッケージは小型化を実現し、２K/WUXGAクラスの小型ピコプロジェクターから高品位ハイエンドモデルまであらゆるプロジェクターでのお使い頂ける製品です。
画像入力（2系統）
-
RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
155MHz LV-CMOS DDR（1系統）
155MHz High speed LVDS（2系統）
画像出力（2系統）
-
RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
155MHz High speed LVDS（2系統）
入出力画像サイズ
-
水平同期信号間隔：16384画素
-
画像最大有効領域：2048画素 x 1200画素
外付け画像メモリ
DDR3-SDRAM 16bit PC1600 (4G/2G/1G bit x 16) x 1
外部/内部同期
出力同期信号は、内部同期信号にのみ対応
入出力同期/非同期動作
フレームレート変換/追い越し制御可能
外部強制同期可能
画像歪補正モード
RGB共通画像歪補正モード
RGB独立画像歪補正モード
画像歪補正方式
補正座標テーブル参照方式
（32x32,16x16<初期設定>,8x8,4x4,2x2,1x1<1x1のみ水平1280画素まで対応>）補正座標テーブルジェネレーター内蔵（台形補正、ピンクッション補正）
外部シリアルフラッシュまたは外部CPUからロード
画像歪補正量
水平線/垂直線が45度傾く量まで補正可能、回転角45度まで
局所的な垂直方向縮小率は0.6倍程度まで（60Hz使用の場合は0.3倍程度まで）
上下左右反転
90°回転/任意角度回転（60Hz使用の場合のみ対応可能）
画質補正機能
エッジブレンディング
（RGB独立ガンマ補正，ホワイトピーキング対応、領域及びドット毎補正機能有り）ユニフォーミティ補正（領域及びドット毎補正機能有り）
画質調整機能
16ビットガンマ補正（3セット分設定可能）
誤差拡散
輝度、コントラスト補正
3D対応機能
入力：①フレームシーケンシャル ②サイド・バイ・サイド
出力：①フレームシーケンシャル ②２系統同時出力
補間フィルタ
拡大/縮小 6シンボル補間フィルタ搭載（10ビット/ピクセル）
ビットマップ OSD
色数256色対応
フォントデータ展開機能
透過色4色、ブリンク機能
90°回転
スクロール機能
シリアルフラッシュからのBitmap転送可能
CPU I/F
４線シリアル
シリアルフラッシュI/F
最大容量2G-bitｘ1個
電源電圧
3.3V/2.5V/1.5V/1.0V 4電源
パッケージ
300ピンプラスチック BGA
ボールピッチ 0.8mm、17mmx17mm
Brochure Download(PDF)
ブロック図
応用設計例
IP00C789 デモムービー
以下のデモムービーをご用意しています。
ご覧になりたい場合は、お手数ですが info@i-chips.co.jpまで御連絡をお願いいたします。
IP00C788色別ワーピング・リアルタイムワーピングトランジション デモムービー
色別補正と変形テーブルをフレーム毎に切り替えるデモムービーです。
従来IP00C789でサポートしていた色別ワーピングをIP00C788でもサポートしました。
フラッシュメモリに格納した変形テーブルをフレーム毎に切り替えることで、変形の遷移を連続的に表示しています。
※変形テーブルは別途ソフトウェアで生成したものをフラッシュメモリに格納しています。
イメージスタビライザ デモムービー
ワーピングデバイスを用いた手ブレ補正(イメージスタビライザ)機能実現デモ動画です。
適用製品：
IP00C787 /
IP00C788 /
IP00C789 /
IP00C381 /
IP00C341 /
IP00C382 /
IP00C814
新ワーピングAPIデモムービー
この新しいワーピングAPIは水平垂直台形補正、ピンクッション補正、およびリニアリティー補正のカスケード機能をサポートします。
